¿Qué es la dirección de piñón y cremallera?

La mayoría de los automóviles, SUV y camiones pequeños vienen equipados con un sistema de piñón y cremallera que convierte el movimiento circular del volante en movimiento lineal, haciendo que las ruedas se muevan y giren según lo requiera el conductor.

Hoy en el blog de Sun Transmission, discutiremos el sistema de piñón y cremallera, explicando qué es, cómo funciona, los problemas asociados y cómo solucionarlos.

Comprar kits de piñón y cremallera de dirección asistida

Conozca el sistema de dirección de piñón y cremallera

El sistema de piñón y cremallera es uno de los sistemas de dirección más utilizados en los vehículos. Está formado por un engranaje circular llamado piñón que gira sobre su eje y un engranaje lineal dentado llamado cremallera, que se mueve linealmente en función del giro del eje.

El funcionamiento de un mecanismo de piñón y cremallera es similar al de los engranajes simples, por lo que deben tener el mismo paso y módulo. El paso indica el número de dientes del piñón, mientras que el módulo se refiere al tamaño de los dientes.

El sistema de piñón y cremallera puede parecer complejo, pero es el componente central de la dirección. Este mecanismo se utiliza desde la década de 1930, cuando BMW fabricó la primera caja de cambios de piñón y cremallera, aunque fue el Mustang II de Ford en 1974 el que lo utilizó por primera vez en un vehículo.

¿Cómo funciona la cremallera de dirección?

En resumen, el sistema de cremallera y piñón realiza dos funciones básicas:

• Convierte el movimiento de rotación del volante en movimiento lineal para girar las ruedas.
• Reduce la velocidad de rotación para que el volante pueda girar las ruedas.

El volante y la columna de dirección transmiten la fuerza aplicada por el conductor al mecanismo de dirección, que reduce la velocidad de rotación del volante para transferir la fuerza a los movimientos de las ruedas.

Cuando el conductor gira el volante, el piñón gira y se acopla con la cremallera, provocando el movimiento de las ruedas hacia la izquierda o hacia la derecha. Esto se consigue a través de tirantes conectados a los extremos de la cremallera, encargados de hacer girar las ruedas en el sentido deseado.

Las barras de dirección desempeñan un papel fundamental en la transmisión del movimiento de dirección desde el piñón a la cremallera y las ruedas. Estas barras de dirección tienen extremos internos y externos; los extremos internos están conectados al sistema de cremallera y piñón, mientras que los extremos externos están conectados a los muñones de dirección.

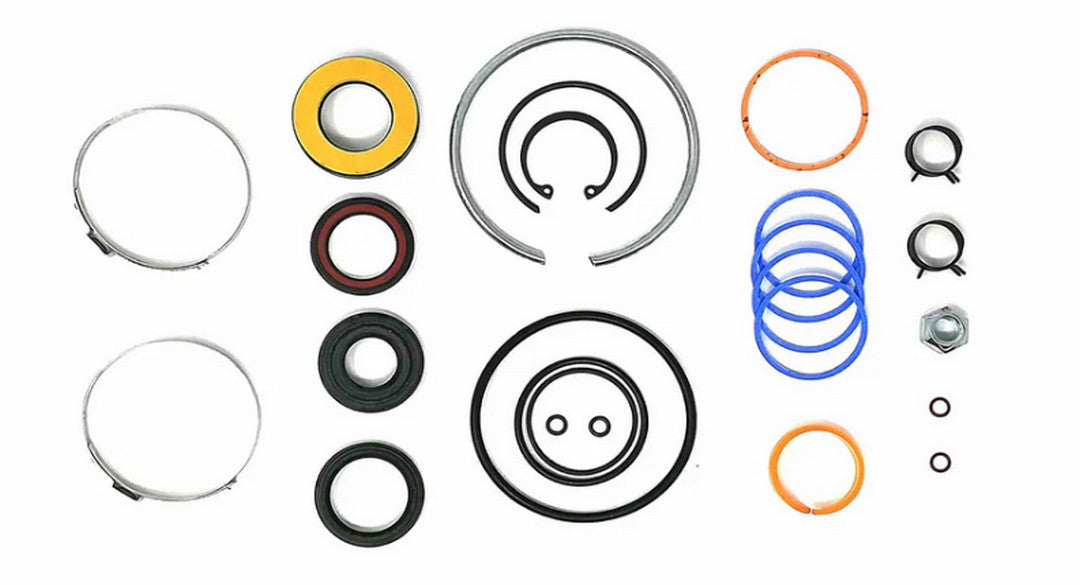

¿Cómo funciona la dirección de piñón y cremallera con dirección asistida?

La dirección asistida está integrada en algunos sistemas de dirección de piñón y cremallera para reducir el esfuerzo que debe realizar el conductor para dirigir el vehículo.

La dirección asistida puede ser hidráulica o eléctrica. Los sistemas hidráulicos utilizan una bomba impulsada por un motor para generar presión hidráulica que ayuda al movimiento de los engranajes de piñón y cremallera. Los sistemas de dirección asistida eléctrica utilizan un motor eléctrico para generar presión.

Vale la pena señalar que los vehículos con dirección asistida tienen un diseño de piñón y cremallera diferente, que utiliza dos tubos de acero junto a una cremallera eléctrica para realizar las funciones de giro a la izquierda y a la derecha.

El propósito de la dirección asistida es mejorar la experiencia de conducción, especialmente a bajas velocidades y durante las maniobras de estacionamiento. Reduce el esfuerzo de dirección, agrega comodidad, facilidad de conducción y mejora la seguridad al conducir.

¿Qué son las relaciones de cremallera de dirección?

En general, la cantidad de dientes del piñón y la longitud de la cremallera determinan la relación de dirección de la cremallera y el piñón, lo que indica cuánto gira el volante en comparación con cuánto giran las ruedas. Por ejemplo, si un giro de 360° del volante da como resultado un giro de 20° de las ruedas del automóvil, la relación de dirección es 18:1, calculada como 360 dividido por 20. Una relación más alta significa que se necesita menos movimiento del volante para girar las ruedas, lo que proporciona una sensación de dirección más ágil con mayor capacidad de respuesta.

Por el contrario, una relación de dirección más baja requiere más intervención del conductor para girar el volante, lo que da como resultado una dirección más lenta y menos sensible.

Los autos deportivos suelen utilizar una relación de dirección más alta que los automóviles y camiones porque son más livianos y requieren una mayor eficiencia, al tiempo que garantizan la seguridad en las curvas a alta velocidad. Los vehículos con dirección asistida tienen relaciones de dirección optimizadas, lo que aumenta la confiabilidad y la seguridad del conductor.

¿Por qué es importante para la seguridad del vehículo?

La dirección de piñón y cremallera se considera más segura debido a su capacidad de respuesta y la precisión que permite, especialmente cuando se combina con la dirección asistida.

La conexión directa entre el volante y el sistema de dirección transmite inmediatamente las señales de dirección del conductor a las ruedas, proporcionando una sensación de rapidez y control que mejora la seguridad al tomar curvas, navegar en carreteras, hacer giros cerrados y estacionar con precisión y seguridad.

Además, los sistemas de dirección de piñón y cremallera tienen un diseño compacto, lo que los hace adecuados para vehículos pequeños con espacio limitado, lo que contribuye a una mejor distribución del peso y a la seguridad general del vehículo, especialmente en situaciones de conducción difíciles.

La maniobrabilidad de un vehículo equipado con dirección de piñón y cremallera permite cambios rápidos de carril, estacionar en espacios reducidos, conducir en calles concurridas, responder rápidamente a situaciones inesperadas (como un vehículo que entra repentinamente en el camino a alta velocidad) y mantener la estabilidad.

Problemas comunes con la dirección de piñón y cremallera

Aunque la dirección de piñón y cremallera está hecha de acero, puede desarrollar fallas debido al uso continuo del vehículo, impactos repetitivos en caminos irregulares o concreto, o contaminación del flujo de transmisión, que lleva arena a los engranajes. Los problemas más comunes incluyen:

Vibración del volante

Un volante que tiembla, vibra o se tambalea indica problemas con la cremallera y el piñón. Estos problemas pueden ocurrir a cualquier velocidad, pero son más notorios en caminos irregulares.

Giros bruscos del volante

Si de repente resulta más difícil girar el volante, es posible que haya un problema con la cremallera y el piñón. A menudo, esto se debe a una baja presión debido a fugas o contaminación del líquido de dirección.

Fugas de líquidos

Este problema es exclusivo de los sistemas de dirección asistida hidráulica, ya que los sistemas eléctricos no utilizan líquido de dirección. Estas fugas pueden ocurrir debido al deterioro de los sellos o juntas, lo que provoca rigidez en la dirección, sobrecalentamiento de la cremallera y falla de los engranajes.

Ruido chirriante

Si hay fugas de líquido, es posible que notes un olor a quemado y un chirrido mientras conduces, provocado por el roce del metal. Este ruido es especialmente notorio al girar el volante.

Dirección errante

La dirección oscilante es un problema de seguridad, ya que dificulta conducir en línea recta y controlar el vehículo en las curvas.

Busque asesoramiento sobre cómo obtener una dirección de piñón y cremallera.

Como puede ver, el sistema de piñón y cremallera se utiliza ampliamente en los automóviles modernos para mejorar la experiencia de conducción y la seguridad durante los giros y las maniobras.
